Свечи накала ⇐ Bongo Friendee, MPV I (LV). Электрика и электроника

[MetalHead]

А лучше оставить все в оригинале

[2Rain]

У нас тут нет спецов, способных разобраться и сделать, чтобы всё работало, как задумано. А этот "костыль" лучше, чем как оно сейчас есть. К тому же, с этим я сам смогу справиться, при наличии схемы.

[mozila007]

2Rain, может быть я перегибаю палку, но лично для меня, прочитать схему куда сложнее чем взять в руки мультиметр и посмотреть куда что идет.

[MetalHead]

Может стоит разобраться почему свечи не работают и поставить хорошие? Проблема на час!

[2Rain]

По схеме ориентироваться проще - всё наглядно. А бегать по жгутам руками и тестером (реверсивный инжиниринг) занятие, отнимающее прорву времени.

Свечи стоят хорошие, свежие, двухступенчатого накала. Модель не скажу, куда-то бамажку дел. На холодную заводится отлично. Из салона чётко слышно, когда щёлкает свечное реле. Если двиг поработал, то реле не щёлкает. Совсем. Крутить мотор надо секунд 10. Или можно сделать ход конём. Дрыгнуть стартером коротко, отсчитать 6 секунд, потом послышится щелчок - снова ключ на старт, машина запускается с полтычка. Такое ощущение, что мозги на прогретом двиге не дают команду включения свечей. Есть подозрение на термодатчик. Датчик куплен, но пока не менян. Холодно на улице. В общем, лампочка индикации работы свечей по-любому не помешает. Да и кнопка мануального включения пусть будет.

[MetalHead]

Датчик замените. Индикация - плюс берём с шины свечей. Включение ( управление минусом) на реле через кнопку и реле времени на 10-15 мин. Заучите что свечи только y701j - с другими могут быть проблемы по ДВС серьёзные.

[2Rain]

Про съём плюса с шины свечей у меня вопроса изначально не было, но спасибо.
Реле времени не понадобится - кнопка будет без фиксации.
Датчик заменю.

Свечи LST043 являются заменителем номеров WL81-18-601, WLE7-18-601, WLO118.601, WLO3-18-601
Заказаны были из Германии.

https://www.ebay.com/itm/4X-GLOW-PLUG-P ... 521?_ul=RU

[MetalHead]

Свечи такие видел... Но ngk дешевле.
У нас свечи работают до достижения мотором 40-50 градусов по ОЖ.

[bela]

Про съём плюса с шины свечей у меня вопроса изначально не было,

ничего в виде нагрузки больше не цепляй на шину свечей..если только какую то автоматику..-провод горит даже от еще одной свечи в цепи..проверено.

[2Rain]

ничего в виде нагрузки больше не цепляй на шину свечей

Думаю, 10 миллиАмпер светодиода провод не заметит.

[2Rain]

Заменили термодатчик.
Один фиг, на немного тёплом движке свечи вырубаются почти моментально. Что делает запуск затянутым, с кручением стартером несколько секунд.
Как и раньше, можно обмануть управление свечами, если чиркнуть стартером. После этой манипуляции свечи греются 12 секунд, и запуск идёт с пол-тычка.
На холодную всё ок.
Надо колхозить кнопку принудительного включения свечей...

Попробовали настроить прогревочные обороты. В результате алгоритм работы после запуска:
1. Минут 5 обороты около 950.
2. Быстрый разгон и 1 минуту обороты около 2200.
3. Нормальные холостые обороты.
В принципе, лучше стало. 1 и 3 пункт устраивают. Вот как по пункту 2 обороты привести к 1200? На мой взгляд, прогрев на 2200 резковат и для двигателя избыточен.

Отправлено спустя 23 минуты 36 секунд:
Вот тут нашёл про прогревочные: Пневмоклапана, управляющие ТНВД (мех. ТНВД) (Пост DemonAV #103112)
Видать, переборщили с штоком. Плавнее надо добавлять...

Отправлено спустя 44 минуты 23 секунды:
С прогревочными, самопроизвольно улетающими за 2000 (либо никаких), оказывается, достаточно типичная ситуация: Холостые на холодную 1, Холостые на холодную 2.
Один товарищ рекомендует ТПС пошевелить...

Простите, что на оффтоп съехал...

[MetalHead]

Датчик какой меняли?
проводку проверяли?
Реле свечей проверяли? контакты?
ТПС сколько стоит?

[2Rain]

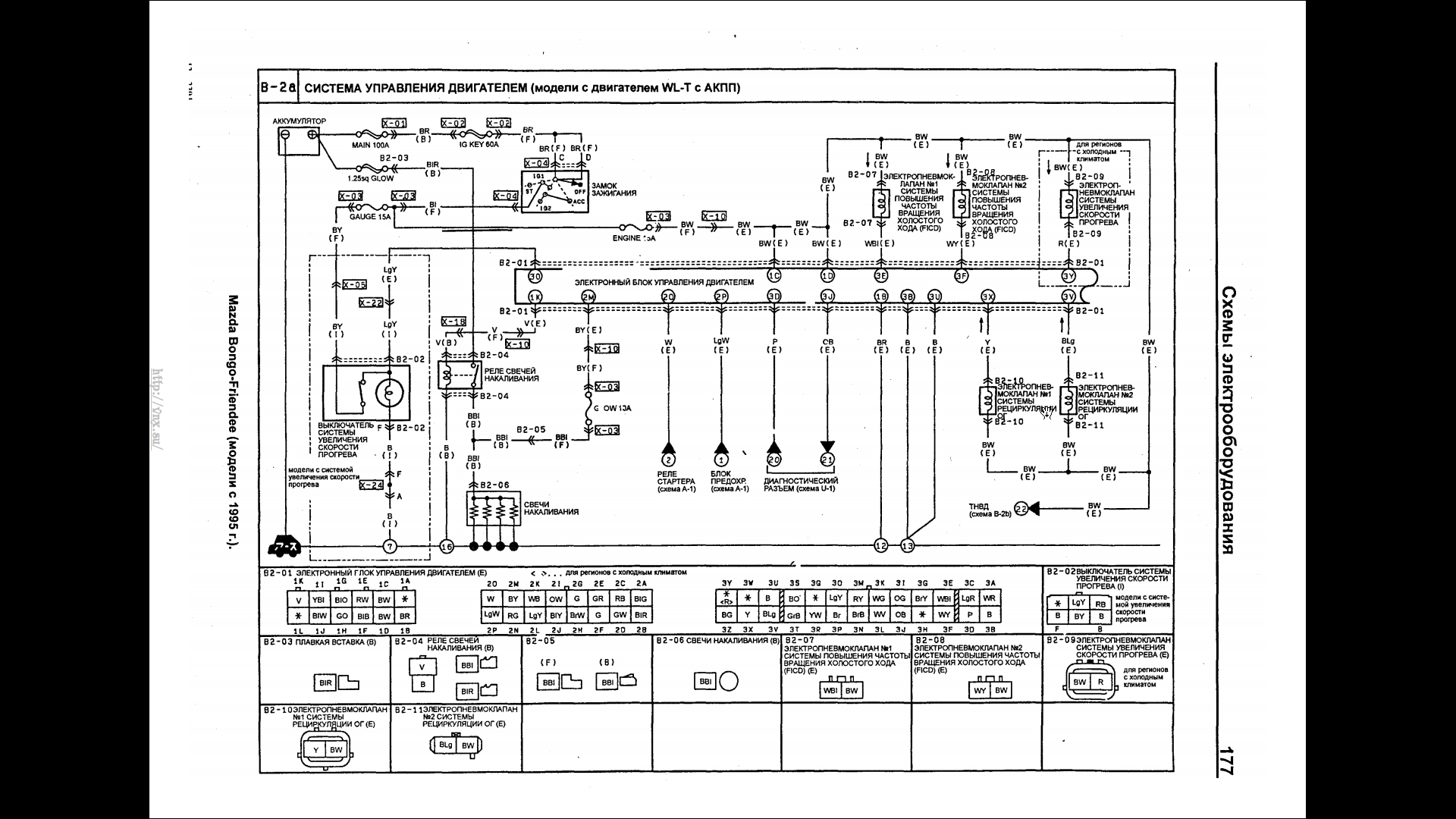

Вот тут

нашёл схему коммутации свечей. Видно, что свечное реле включается плюсом (+) с ЭБУ. Если на этот выход ЭБУ подать "левый" плюс, переживёт ли транзистор в выходном каскаде? Или втыкать диод для развязки?

Отправлено спустя 6 минут 19 секунд:
Датчик какой меняли? - одноконтактный, что на голове, в левой части, под воздушным коллектором, ессно.
проводку проверяли? - нет, ибо горячий движок мозги различают и прогрев, соответственно, в этом случае не настаёт.
Реле свечей проверяли? контакты? - реле свечей в норме.
ТПС сколько стоит? - с рождения. Народ бает, что ТПС в прогреве не участвует.

[MetalHead]

Двойка. Датчик на эбу стоит у стартера. Одно контактный это на панель только

[2Rain]

Мне партномер датчика на ЭБУ тут указывали одноконтактного, который выше стартера, но ниже воздушного коллектора.
