Устройство раздатки на Chrysler Voyager 1994 AWD в фотоCaravan. Трансмиссия

Информация
В данном разделе обсуждается трансмиссия минивэнов Dodge Caravan, Chrysler Voyager, Plymouth Voyager, Chrysler Town and Country
Автор темы
Vago
Ветром занесло
Всего сообщений: 8
Зарегистрирован: 25.02.2014
Детей: 1
Профессия: маляр
Откуда: Украина
Авто: Plymouth Grand Voyager 1992 3,3 литра AWD
Возраст: 50
 Устройство раздатки на Chrysler Voyager 1994 AWD в фото

Сообщение Vago »

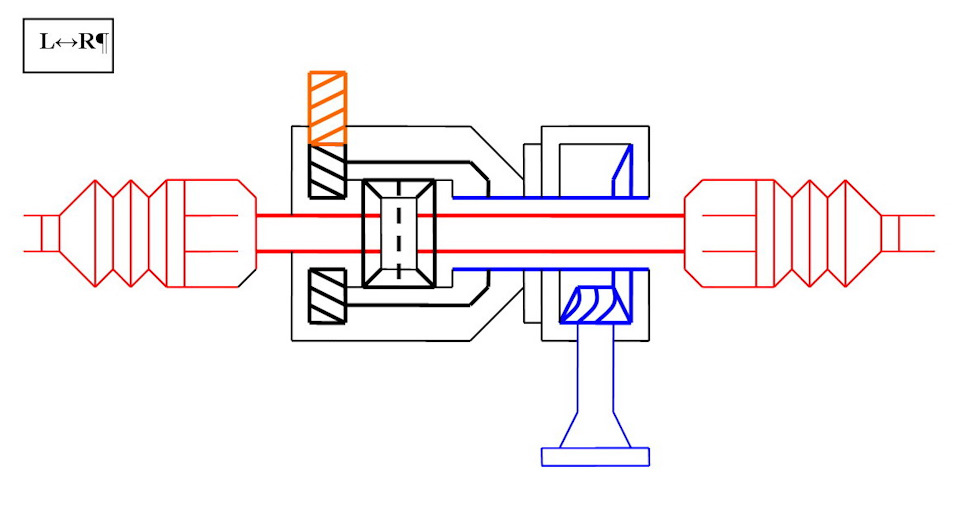

Решил создать такую тему, поскольку сам столкнулся с поломанной раздаткой (Power Transfer Unit, как они это называют грамотно) на полном приводе. Долго хотел восстановить, искал информацию, а её очень мало. А теперь уже снятую раздатку могу представить. Может кому-то просто будет интересно, а кому-то и поможет в чём-то. Для справки : раздатка - это передний редуктор, который установлен на передней оси и передающий вращение на кардан, который уже вращает задний мост.Схема предоставляется:
Устройство раздатки на Chrysler Voyager 1994 AWD в фото - Устройство редуктора полного привода.JPG
Итак имеем на фото 1
Chrysler (Plymouth) Grand Voyager или Dodge Grand Caravan (без разницы) 1994 года с полным приводом (нерабочим)
Chrysler (Plymouth) Grand Voyager или Dodge Grand Caravan (без разницы) 1994 года с полным приводом (нерабочим)
,
Вот как нерабочая раздатка выглядела (вид снизу) с уже вытянутой правой полуосью перед заменой
Вот как нерабочая раздатка выглядела (вид снизу) с уже вытянутой правой полуосью перед заменой
Была сломана ведущая пара:
Устройство раздатки на Chrysler Voyager 1994 AWD в фото - IMG_00281.jpg
и
Устройство раздатки на Chrysler Voyager 1994 AWD в фото - IMG_00241.jpg
Вот как оно должно было сосуществовать с фланцем, ведущим к кардану
Устройство раздатки на Chrysler Voyager 1994 AWD в фото - Часть раздатки в сборе.JPG
Поскольку все попытки найти эти две детали отдельно оказались глухим номером, случайно!!! наткнулся на раздатку в сборе, которая обошлась в 100$. Вот она родная
Устройство раздатки на Chrysler Voyager 1994 AWD в фото - Вид сверху 2.jpg
Установил её
Устройство раздатки на Chrysler Voyager 1994 AWD в фото - Новая раздатка со стороны правой полуоси.JPG
И вот вся рабочая система:
Устройство раздатки на Chrysler Voyager 1994 AWD в фото - Соединение фланца раздатки с первым карданом вид со стороныправого пассажира 1.jpg
Устройство раздатки на Chrysler Voyager 1994 AWD в фото - Соединение первого кардана через вискомуфту со вторым.JPG
Устройство раздатки на Chrysler Voyager 1994 AWD в фото - Второй кардан.JPG
Устройство раздатки на Chrysler Voyager 1994 AWD в фото - Задний редуктор пред ним муфта.JPG
Теперь уже можно было покопаться во внутренностях той, что была снята. Вот она после "обмывания" керосинчиком
Устройство раздатки на Chrysler Voyager 1994 AWD в фото - Нерабочая раздатка всё.jpg
Разбираем основной корпус ( сразу обозначил части, чтобы было дальше понятно о чём речь)
Устройство раздатки на Chrysler Voyager 1994 AWD в фото - Корпус разобран часть 1 и часть 2.jpg
Вытягиваем из части 1 ведущий вал
Устройство раздатки на Chrysler Voyager 1994 AWD в фото - Изъят ведущий вал.jpg
Часть первая внутри
вверху чёрное - вентиляционное отверстие, сбоку - смотровое отверстие для проверки уровня масла, закрытое пластиковой гайкой
вверху чёрное - вентиляционное отверстие, сбоку - смотровое отверстие для проверки уровня масла, закрытое пластиковой гайкой
Сам вал поближе
Устройство раздатки на Chrysler Voyager 1994 AWD в фото - Второй подшипник на валу.jpg
Присоединение ведущего фланца к корпусу
Устройство раздатки на Chrysler Voyager 1994 AWD в фото - Конический подшипник на выходе к кардану.jpg
Пробуем теперь посадить поломанные детали на своё место
Устройство раздатки на Chrysler Voyager 1994 AWD в фото - Как садится ведущая шестерня.jpg
Вот она уже в корпусе
Уровень масла должен быть по край пластиковой гайки(видна в глубине внутри) то есть чуть ниже оси ведущего вала
Уровень масла должен быть по край пластиковой гайки(видна в глубине внутри) то есть чуть ниже оси ведущего вала
Подсоединяем выходной вал, который крепится к фланцу
Получается что шестерня выходящего вала купается в масле наполовину
Получается что шестерня выходящего вала купается в масле наполовину
Это краткий обзор, фотографий наделал много - и подшипников и сальников и вид справа и слева. Не знаю, стоит ли наполнять эту тему изобилием информации и фото, вдруг это и не нужно никому... Если всё же кому-то будут интересны детали - пишите , с удовольствием поделюсь тем, что имею. Работа проделана 14 августа 2014 года.
Реклама
Villu
Ветром занесло
Всего сообщений: 1
Зарегистрирован: 23.11.2016
Детей: 2
Откуда: Estonia
Авто: Chrysler Grand Voyager
 Re: Устройство раздатки на Chrysler Voyager 1994 AWD в фото

Сообщение Villu »

Здравствуйте,

Скажите пожалуйста если сломалась раздатка реально ли ездит без нее или переделать там что нибуд, так чтоб работал только передний привод? Заранее спасибо!
Аватара пользователя
eduard.buchatskiy
Ветром занесло
Всего сообщений: 1
Зарегистрирован: 03.01.2017
Детей: 3
Профессия: Физрук-охранник
Откуда: Псебай
Авто: Крайслер воджер(грац) 3.8 AWD
Возраст: 50
 Re: Устройство раздатки на Chrysler Voyager 1994 AWD в фото

Сообщение eduard.buchatskiy »

Эх!!!!где бы мне раздатку за 100 долларов купить? :oops:
Ludvig_V
Ветром занесло
Всего сообщений: 2
Зарегистрирован: 05.02.2019
Детей: 3
Профессия: врач по общей гигиене
Откуда: Москва
Авто: Dodge Grand Caravan LE, 1994
 Re: Устройство раздатки на Chrysler Voyager 1994 AWD в фото

Сообщение Ludvig_V »

Давно хотелось полный привод… так уж сложилось, что на момент покупки машины были только варианты FWD…
В какой-то момент достался конструктор для сборки AWD.
В процессе изучения деталей конструктора открылось много интересного. И его, этого интересного было так много, что пришлось даже записать видеоролик - вдруг кому пригодится


Последний раз редактировалось Ludvig_V 05 фев 2019, 17:04, всего редактировалось 1 раз.
Ludvig_V
Ветром занесло
Всего сообщений: 2
Зарегистрирован: 05.02.2019
Детей: 3
Профессия: врач по общей гигиене
Откуда: Москва
Авто: Dodge Grand Caravan LE, 1994
 Re: Устройство раздатки на Chrysler Voyager 1994 AWD в фото

Сообщение Ludvig_V »

Отправлено спустя 11 минут 54 секунды:
Villu: 23 ноя 2016, 16:28 Скажите пожалуйста если сломалась раздатка реально ли ездит без нее или переделать там что нибуд, так чтоб работал только передний привод? Заранее спасибо!
самый простой вариант - снять кардан.
нормальный вариант перевода AWD в FWD - снимаете раздатку с кронштейнами и хвостовиком и правый привод, и вынимаете дифференциал из АКПП - и меняете на версию FWD - или всю АКПП с приводами. Можете посмотреть видео предыдущем сообщении.
Если снимете весь набор - не выбрасывайте - выставляйте на продажу весь комплект! есть те кто купят! т.к. гипоидные пары в целом можно купить))))
