 Re: Подготовка буса для полного бездорожья

Сообщение Алексей_Д »

Жиглипуф, заинтриговал. ждем.
По калиткам.
Изучаем опыт "старших братьев" - http://www.land-cruiser.ru/index.php?sh ... &p=1600616
Запор сделан из фаркопного шара и замка прицепа. Надежней - некуда. И из этой темы есть еще пара интересных ссылок.
Соображения по откидывающейся лесенке.
Ее длина получится больше высоты двери. Получается, чтобы ее откинуть, нужно место сзади машины - большее, чем для открытия двери. А место это есть не везде - те же парковки у супермаркетов, даже в гараже не всегда есть место.
Просто дверь ("без никто") можно поднять не полностью, и как-то протиснуться в приоткрытую дверь, а откидную лесенку (как и калитку) всегда придется откидывать полностью, чтоб хоть как-то открыть дверь.
С калиткой в этом отношении проще - ее можно сделать не всю ширину бампера. Колес такого размера, как вешают на калитки "старшие братья" в наши чемоданчики не впихнуть.
Random road.
Random direction.
Random destination.

Реклама
Аватара пользователя
Егений-LTS
Модератор
Всего сообщений: 15598
Зарегистрирован: 18.07.2011
Детей: 2
Профессия: Токарь, слесарь...
Откуда: п Врангель (порт Восточный) г Находка Приморский край
Авто: Toyota Lite-Ace,1990,CM40G,1G-FE,4x4, МКПП, на 31"-ых.
Возраст: 56
 Re: Подготовка буса для полного бездорожья

Сообщение Егений-LTS »

Алексей_Д, при желании лесенку можно сделать и "ломающуюся", примерно посередине, с "замыканием" в разложенном положении. :wink:
Евгений 891471два520ноль В жизни всё может быть - даже то, чего быть не может. Лайт 4WD, рама, 1G-FE, вн."шнорх", "лифт" 2,5", 31"-ые на 15, "экспресс-БТР"!

Аватара пользователя
босяк
Модератор
Всего сообщений: 3560
Зарегистрирован: 25.01.2010
Детей: 2
Профессия: водитель
Откуда: г Раменское Моск.обл
Авто: Субару Либеро 88г. 4WD,
Возраст: 58
 Re: Подготовка буса для полного бездорожья

Сообщение босяк »

Fryberg:калитка влево вправо вроде не плохо, но блин в гараже если надо открыть будет заднюю дверь будет проблематично
Я бы так не сказал, если хватает места для поднятия двери, и есть сбоку двадцать см ничего не мешает.
Силовой бампер, лебедки - DSCN0936.JPG
Даже на кладбище вижу плюсы

Аватара пользователя
Егений-LTS
Модератор
Всего сообщений: 15598
Зарегистрирован: 18.07.2011
Детей: 2
Профессия: Токарь, слесарь...
Откуда: п Врангель (порт Восточный) г Находка Приморский край
Авто: Toyota Lite-Ace,1990,CM40G,1G-FE,4x4, МКПП, на 31"-ых.
Возраст: 56
 Re: Подготовка буса для полного бездорожья

Сообщение Егений-LTS »

Fryberg:таки пришуруплено к кузову
О лесенке говорил и из-за этого тоже. Одного лишь "консольного" крепления калитки мало - жёсткость не та - стоит лишь пару раз на "бездоре" "упереться" в дерево... Лестницу можно сделать жёстче с помощью "профиля" и формы. :)
Евгений 891471два520ноль В жизни всё может быть - даже то, чего быть не может. Лайт 4WD, рама, 1G-FE, вн."шнорх", "лифт" 2,5", 31"-ые на 15, "экспресс-БТР"!

Аватара пользователя
санек-камчатка
Задержался
Задержался
Всего сообщений: 22
Зарегистрирован: 28.07.2011
Откуда: Петропавловск-Камчатский
Авто: лит-айс 90 г. мех. 2ст
Возраст: 38
 Re: Подготовка буса для полного бездорожья

Сообщение санек-камчатка »

вот так делают у нас
Силовой бампер, лебедки - tn_gallery_59_2_99.jpg
Силовой бампер, лебедки - tn_gallery_59_2_99.jpg (7.77 КБ) 1920 просмотров
Силовой бампер, лебедки - tn_gallery_59_2_19386.jpg
Силовой бампер, лебедки - tn_gallery_59_2_19386.jpg (6.41 КБ) 1920 просмотров

FXV Limeted
Врос
Врос
Всего сообщений: 303
Зарегистрирован: 22.03.2008
Профессия: ИП
Откуда: Благовещенск
Авто: Toyota Hiace Regius 4WD Full time
Возраст: 35
 Re: Подготовка буса для полного бездорожья

Сообщение FXV Limeted »

По поводу бампера! Наконец то почти завершил мастерить силовой бампер. Выкладываю отчёт:

Снимается очень просто. Выкручиваем 4-е болта под бампером. Два на каждом ухе. И по бокам вытаскиваем бампер с защёлок.

Снимаем петлю.

По образцу петли делаем пару креплений, на которые будут установлен сам бампер. Срезаем конец креплений, чтобы они залезли в установочное место. Сверлим отверстия под болты. С болтами кстати пришлось повозится, так как один болт был короткий, а болты которые продают в магазинах - с другим шагом резьбы. Нашёл у знакомого на ремонте.

Ставим крепления и привариваем швеллер.
1. Снимаем бампер
1. Снимаем бампер
Петля
Петля
Силовой бампер, лебедки - IMG_0544.JPG
Крепления бампера
Крепления бампера
Ставим крепления и привариваем швеллер
Ставим крепления и привариваем швеллер
Последний раз редактировалось FXV Limeted 13 мар 2012, 13:04, всего редактировалось 1 раз.
Дизель это сила!!!
Аська 473-624-543
Мыло - www.Leha_g@mail.ru Сот 55 88 два семь

FXV Limeted
Врос
Врос
Всего сообщений: 303
Зарегистрирован: 22.03.2008
Профессия: ИП
Откуда: Благовещенск
Авто: Toyota Hiace Regius 4WD Full time
Возраст: 35
 Re: Подготовка буса для полного бездорожья

Сообщение FXV Limeted »

Для того чтобы не смотрелось как колхоз, я решил немного придать гламурности бамперу. Вырезаем из картона накладки по бокам, точнее макет. Потом вырезаем из стали 4мм по макету железяки.

Привариваем имеющиеся...


Вышло на мой взгляд хорошо. Пока конечно не закончен процесс, надо ещё отшлифовать и покрасить. Позже выложу фото.
Вот такие накладки. По бокам и по углу.
Вот такие накладки. По бокам и по углу.
Накладки
Накладки
Силовой бампер, лебедки - IMG_0551.JPG
Красота)))
Красота)))
Дизель это сила!!!
Аська 473-624-543
Мыло - www.Leha_g@mail.ru Сот 55 88 два семь

Аватара пользователя
SvarKA
Пустил корни
Пустил корни
Всего сообщений: 1445
Зарегистрирован: 05.02.2009
Лучшие Ответы: 1
Детей: 2
Профессия: Инженер
Откуда: Благовещенск
Авто: TownAce CR31G, AT/4WD, 2 roof, 5S-FE
 Re: Подготовка буса для полного бездорожья

Сообщение SvarKA »

а у мну теперь вот так:
пс: просто похвастался.. :oops:
TownAce CR30G, стал MEZX.2CT/G53/4WD/LockRight/29"/8500lbs/snorkel. БЫЛ
TownAce Noah SR50G-GRSVK. Почти успел стать PartTime. БЫЛ
TownAce CR31G, AT/4WD, 2 roof, 5S-FE, 215/75/15 БЫЛ

Аватара пользователя
SvarKA
Пустил корни
Пустил корни
Всего сообщений: 1445
Зарегистрирован: 05.02.2009
Лучшие Ответы: 1
Детей: 2
Профессия: Инженер
Откуда: Благовещенск
Авто: TownAce CR31G, AT/4WD, 2 roof, 5S-FE
 Re: Подготовка буса для полного бездорожья

Сообщение SvarKA »

Егений-LTS, моя прям для моего кузова JX33
TownAce CR30G, стал MEZX.2CT/G53/4WD/LockRight/29"/8500lbs/snorkel. БЫЛ
TownAce Noah SR50G-GRSVK. Почти успел стать PartTime. БЫЛ
TownAce CR31G, AT/4WD, 2 roof, 5S-FE, 215/75/15 БЫЛ

Аватара пользователя
Автор темы
Жиглипуф
Врос
Врос
Всего сообщений: 332
Зарегистрирован: 18.10.2011
Детей: 1
Профессия: Водитель
Откуда: Южно-Сахалинск
Авто: Террано 31" колеса,сток,АКПП. TD27T
Возраст: 38
 Силовой бампер, лебедки

Сообщение Жиглипуф »

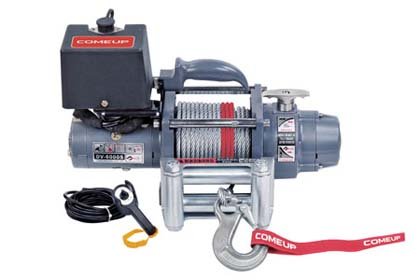

Итак парни стал я обладателем данной "лебеди". Скоро буду ставить на бус! "Ух,держись бездорожье"!!!!
тел.+79147587229 Петр
"им заражаешься,как наркотиком и постоянно ты под ним,все мысли о нем,о Бездорожье!... И название ему Бацылла"

Аватара пользователя
Егений-LTS
Модератор
Всего сообщений: 15598
Зарегистрирован: 18.07.2011
Детей: 2
Профессия: Токарь, слесарь...
Откуда: п Врангель (порт Восточный) г Находка Приморский край
Авто: Toyota Lite-Ace,1990,CM40G,1G-FE,4x4, МКПП, на 31"-ых.
Возраст: 56
 Re: Силовой бампер, лебедки

Сообщение Егений-LTS »

От Kasten_sl: по поводу кондишки, я не знаю как на других кузовах, на на таком как мой, (на аватаре да и ранее в ветке есть фото) горизонтальный радиатор который стоит спереди горизонтально между ланжеронов, ни как не связан с радиатором охлаждения двигателя, и если не работает кондишка, то он там нафиг не нужен, только лишний вес.
а по поводу крепления швеллера, так же есть фото в ветке, но еще попробую объяснит на словах,
вобщем... так как нет горизонтального радиатора,...снял бампер, спереди видим горизонтальную балку смотрящую прямо на вас
Силовой бампер, лебедки - 01072011124.jpg
, так вот эту балку отпиливаем турбинкой как раз по торцу ланжеронов то есть непосредственно ту часть балки которая идет между ланжеронов, просверливаем отверстия в швеллере,
Силовой бампер, лебедки - 02072011153.jpg
Силовой бампер, лебедки - 02072011155.jpg
и в ланжеронах, и снизу прикручиваем швеллер, предварительно порезов его турбинкой
Силовой бампер, лебедки - 02072011161.jpg
Силовой бампер, лебедки - 02072011179.jpg
Последний раз редактировалось Егений-LTS 20 апр 2012, 16:12, всего редактировалось 5 раз.
Евгений 891471два520ноль В жизни всё может быть - даже то, чего быть не может. Лайт 4WD, рама, 1G-FE, вн."шнорх", "лифт" 2,5", 31"-ые на 15, "экспресс-БТР"!

Аватара пользователя
Автор темы
Жиглипуф
Врос
Врос
Всего сообщений: 332
Зарегистрирован: 18.10.2011
Детей: 1
Профессия: Водитель
Откуда: Южно-Сахалинск
Авто: Террано 31" колеса,сток,АКПП. TD27T
Возраст: 38
 Re: Силовой бампер, лебедки

Сообщение Жиглипуф »

FXV Limeted, Как, точнее к чему закрепиться на передке? Делаю силовой бампер на перед... Снял бампер а там :popa: ... Везде всякие пластмасски да тонкий метал.

К ланжерону....
тел.+79147587229 Петр
"им заражаешься,как наркотиком и постоянно ты под ним,все мысли о нем,о Бездорожье!... И название ему Бацылла"

Аватара пользователя
Егений-LTS
Модератор
Всего сообщений: 15598
Зарегистрирован: 18.07.2011
Детей: 2
Профессия: Токарь, слесарь...
Откуда: п Врангель (порт Восточный) г Находка Приморский край
Авто: Toyota Lite-Ace,1990,CM40G,1G-FE,4x4, МКПП, на 31"-ых.
Возраст: 56
 Re: Силовой бампер, лебедки

Сообщение Егений-LTS »

Про "имплантацию" "лебеди" от Кастена "скинул" - смотрите.
Евгений 891471два520ноль В жизни всё может быть - даже то, чего быть не может. Лайт 4WD, рама, 1G-FE, вн."шнорх", "лифт" 2,5", 31"-ые на 15, "экспресс-БТР"!

FXV Limeted
Врос
Врос
Всего сообщений: 303
Зарегистрирован: 22.03.2008
Профессия: ИП
Откуда: Благовещенск
Авто: Toyota Hiace Regius 4WD Full time
Возраст: 35
 Re: Силовой бампер, лебедки

Сообщение FXV Limeted »

А у меня нет этой балки)
Силовой бампер, лебедки - 20120421_110105.jpg
Силовой бампер, лебедки - 20120421_110112.jpg
Силовой бампер, лебедки - 20120421_110123.jpg
Силовой бампер, лебедки - 20120421_110128.jpg
Дизель это сила!!!
Аська 473-624-543
Мыло - www.Leha_g@mail.ru Сот 55 88 два семь

Аватара пользователя
Егений-LTS
Модератор
Всего сообщений: 15598
Зарегистрирован: 18.07.2011
Детей: 2
Профессия: Токарь, слесарь...
Откуда: п Врангель (порт Восточный) г Находка Приморский край
Авто: Toyota Lite-Ace,1990,CM40G,1G-FE,4x4, МКПП, на 31"-ых.
Возраст: 56
 Re: Силовой бампер, лебедки

Сообщение Егений-LTS »

FXV Limeted, "состыкуйся" с Жиглипуф - Ваши кузова очень похожи(подобны). :wink:
Евгений 891471два520ноль В жизни всё может быть - даже то, чего быть не может. Лайт 4WD, рама, 1G-FE, вн."шнорх", "лифт" 2,5", 31"-ые на 15, "экспресс-БТР"!
